Guía de la cremallera de dirección
De acuerdo con las diferentes estructuras y principios de funcionamiento, los engranajes de dirección de automóviles se pueden clasificar en tres tipos principales: engranaje de dirección de piñón y cremallera, engranaje de dirección de pasador de manivela de tornillo sin fin y engranaje de dirección de bola de recirculación.
Engranaje de dirección de piñón y cremallera
Este es el tipo más común de engranaje de dirección, su estructura básica es un par de piñones y cremalleras entrelazados. Cuando se gira el volante, el eje de dirección impulsa el engranaje para que gire, y el engranaje engrana con la cremallera, haciendo que la cremallera se mueva linealmente, lo que a su vez empuja la barra de dirección para hacer girar las ruedas. Los engranajes de dirección de piñón y cremallera tienen las ventajas de una estructura simple y compacta y una alta eficiencia de transmisión, y son ampliamente utilizados en varios tipos de automóviles. Este tipo de engranaje de dirección tiene una estructura simple, bajo coste, dirección sensible, tamaño pequeño, y puede accionar directamente la barra de acoplamiento.
Engranaje de dirección de tornillo sin fin y rodillo
La estructura principal de este engranaje de dirección incluye el tornillo sin fin, el pasador de manivela, el eje del balancín de dirección y otros componentes. El tornillo sin fin es la parte motriz y la manivela es la parte accionada. Cuando el volante gira, el tornillo sin fin gira en consecuencia, y a través de la vinculación entre la biela y el eje del balancín de dirección, el movimiento de rotación se convierte en la oscilación del balancín de dirección, logrando así la dirección de la rueda. Los engranajes de dirección de manivela de tornillo sin fin se utilizan normalmente en camiones con grandes fuerzas de dirección porque pueden soportar grandes pares de dirección y tienen una alta eficiencia de transmisión.
Mecanismo de dirección de recirculación de bolas
El mecanismo de dirección de recirculación de bolas utiliza la rodadura de bolas de acero en la ranura en espiral para lograr la transmisión. Su estructura incluye principalmente tornillo de dirección, tuerca, bola de acero, cremallera, ventilador de dientes y otros componentes. Cuando el volante gira, el tornillo de dirección hace girar la tuerca. A través de la fricción de rodadura de la bola de acero en la ranura en espiral, el movimiento de rotación se convierte en el movimiento lineal de la cremallera, que luego promueve la rotación del sector de engranajes y realiza la dirección de la rueda. El engranaje de dirección de recirculación de bolas tiene las ventajas de funcionamiento ligero, bajo desgaste y larga vida útil, y es ampliamente utilizado en varios tipos de automóviles.
Engranaje de dirección de piñón y cremallera
estructura:
- Piñón: El piñón es una pequeña pieza cilíndrica con un cierto número de dientes en su superficie. El piñón suele estar montado en un extremo del eje de dirección y conectado al volante. Cuando el conductor gira el volante, el piñón gira.
- Cremallera: La cremallera es una pieza larga en forma de tira con un cierto número de dientes en su superficie que coinciden con los dientes del engranaje. La cremallera suele estar montada en el sistema de suspensión del vehículo y conectada a las ruedas mediante una serie de conectores. Cuando el engranaje gira, los dientes y la cremallera se engranan entre sí, haciendo que la cremallera se mueva en dirección horizontal.
principio de funcionamiento:
- Giro del volante: El conductor indica la intención de dirección girando el volante.
- Rotación del engranaje: La fuerza de rotación del conductor se transmite al engranaje, haciendo que éste comience a girar.
Engranaje de la rueda dentada y la cremallera: los dientes de la rueda dentada engranan con los dientes de la cremallera. Al girar el engranaje, la cremallera empieza a moverse en sentido horizontal. - Dirección de las ruedas: El movimiento de la cremallera transmite la fuerza de dirección a las ruedas conectadas a ella, haciendo que éstas giren, cambiando así el sentido de marcha del vehículo.
- Vuelta a la posición original: Cuando el conductor deja de girar el volante, el engranaje deja de girar, la cremallera también deja de moverse y las ruedas vuelven a su posición original.
El engranaje de dirección de piñón y cremallera tiene una estructura simple, es fiable y tiene buena capacidad de control y estabilidad, por lo que es ampliamente utilizado en los automóviles modernos.

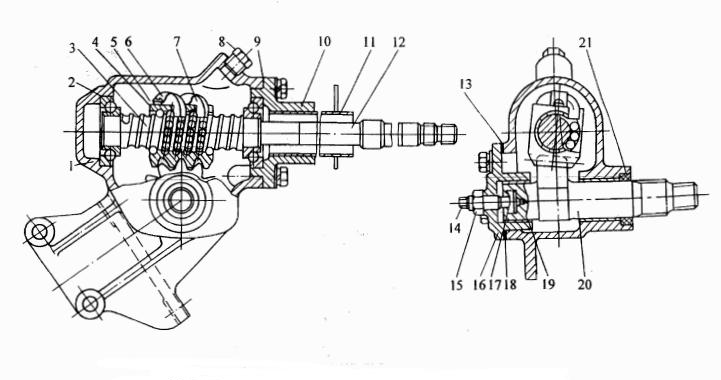

Engranaje de dirección de recirculación de bolas
estructura:
- Engranaje sectorial: Un engranaje es una pieza en forma de disco con un cierto número de dientes en su borde. El engranaje está conectado al volante a través de una biela y, cuando el conductor gira el volante, el engranaje gira.
- Brazo Pitman: El brazo Pitman es una pieza en forma de barra conectada al engranaje. Un extremo está conectado al engranaje a través de una bola de conexión, y el otro extremo está conectado al eje de dirección a través de una biela.
- Tornillo de recirculación de bolas: El husillo de bolas es una pieza en espiral con una rosca en su superficie exterior y una ranura en espiral en su interior. El husillo de bolas se fija en el chasis del vehículo y se conecta a la barra de engranaje.
- Bola de recirculación: La bola es un componente que conecta el engranaje y el husillo de bolas. Su función es rodar sobre el husillo de bolas y transmitir la fuerza de dirección a la barra de engranajes.
- Cojinetes y carriles guía: Se utilizan para soportar y guiar el husillo de bolas y las bolas para garantizar un movimiento suave del sistema de dirección.
principio de funcionamiento:
- Giro del volante: El conductor indica la intención de dirección girando el volante.
- Rotación del engranaje: La fuerza de rotación del conductor se transmite a la varilla del engranaje a través del engranaje, haciendo que éste comience a girar.
- Movimiento del husillo de bolas: Los dientes del engranaje engranan con la ranura en espiral del husillo de bolas. A medida que el engranaje gira, el husillo de bolas comienza a moverse en la dirección de la espiral.
- Las bolas transmiten la fuerza: Las bolas ruedan por la ranura en espiral con el movimiento del husillo de bolas y transmiten la fuerza de dirección a la varilla del engranaje.
- Rotación de la biela: La biela comienza a girar con la fuerza de dirección, y la fuerza de rotación se transmite al eje de dirección a través de la biela.
Dirección de las ruedas: El movimiento de la biela transmite la fuerza de dirección a las ruedas conectadas a ella, haciendo que éstas giren, cambiando así la dirección de marcha del vehículo.
Aunque la dirección de recirculación de bolas está siendo sustituida gradualmente por la dirección de cremallera y los sistemas de dirección asistida eléctrica en los coches modernos, todavía se utiliza en algunos vehículos comerciales y modelos antiguos por su gran capacidad de carga y durabilidad.

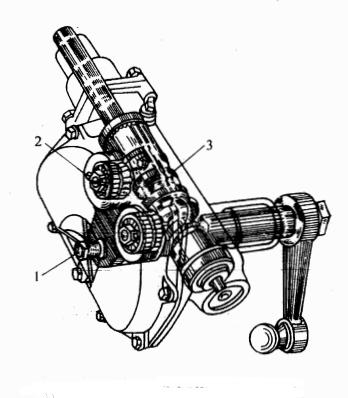

Engranaje de dirección de tornillo sin fin y rodillo
estructura:
- Gusano: El gusano es una pieza en forma de varilla espiral con una ranura en espiral en su superficie exterior. Suelen ser de acero u otros materiales metálicos.
- Manivela: La manivela es una pieza cilíndrica con una superficie curva convexa. La manivela se acopla con las ranuras en espiral del tornillo sin fin.
- Pasador: El pasador es la pieza clave que conecta la manivela y la rueda. Permite que la manivela se mueva en sentido horizontal mientras está conectada a la rueda.
- Biela y eje de dirección: La biela conecta la manivela y el eje de dirección y se utiliza para transmitir la fuerza de dirección.
principio de funcionamiento:
- Giro del volante: El conductor indica la intención de dirección girando el volante.
- Rotación del tornillo sin fin: La fuerza de rotación del conductor se transmite a la manivela a través del tornillo sin fin, haciendo que éste comience a girar.
- Movimiento de la manivela: La ranura en espiral del tornillo sin fin hace que la manivela se mueva siguiendo una trayectoria en espiral en dirección vertical. La superficie curva elevada de la manivela interactúa con el pasador, haciendo que la manivela se mueva en dirección horizontal.
- Rotación del pasador: El movimiento de la manivela hace que el pasador conectado a la manivela comience a girar alrededor de su propio eje.
- Dirección de la rueda: La rotación del pasador transmite la fuerza de dirección a la rueda conectada a él, haciendo que la rueda gire, cambiando así la dirección de marcha del vehículo.
El engranaje de dirección de pasador de manivela helicoidal tiene una estructura sencilla y fiable, y todavía se utiliza en algunos modelos antiguos o vehículos comerciales. Sin embargo, suele requerir grandes fuerzas de giro y el funcionamiento de la dirección es relativamente lento, por lo que se va sustituyendo gradualmente por sistemas de dirección más eficientes en los coches modernos.
