Guía de bombas de agua para motores de automoción
La bomba de agua es un componente importante del sistema de refrigeración del motor.
Su función es bombear el refrigerante para que éste fluya rápidamente por el canal de agua de refrigeración del motor para llevarse el calor generado cuando el motor está funcionando y mantener la temperatura normal de funcionamiento del motor.
El modo de transmisión de la bomba de agua del coche
El modo de transmisión de la bomba de agua de un coche suele depender del tipo y diseño del motor, así como de las preferencias del fabricante del vehículo. A continuación se presentan varios métodos comunes de transmisión de la bomba de agua del coche:
Transmisión por correa:
Este es uno de los métodos de transmisión de la bomba de agua más comunes, especialmente en los motores de combustión interna tradicionales.
El cigüeñal del motor acciona una correa, que a su vez hace girar el eje de la bomba de agua para que ésta funcione.
Las correas suelen ser de goma y deben sustituirse periódicamente para garantizar su buen funcionamiento.
Transmisión por cadena:
Algunos coches utilizan una cadena para accionar la bomba de agua, especialmente los motores de alto rendimiento o algunos motores diésel.
Las cadenas son más duraderas que las correas, pero también requieren inspecciones y mantenimiento periódicos.
Accionamiento por engranajes:
En algunos coches y motores diésel, la bomba de agua puede accionarse a través del sistema de engranajes del motor.
Este tipo de transmisión suele ser más duradera, pero también más compleja y cara.
Bomba de agua eléctrica:
Algunos coches modernos están equipados con una bomba de agua eléctrica, que no depende del sistema de transmisión del motor, sino que es accionada por un motor eléctrico.
Una bomba de agua eléctrica suele funcionar con el sistema eléctrico del vehículo y puede controlarse con precisión según sea necesario para mejorar la eficiencia del combustible y el rendimiento del motor.
Otros métodos de transmisión:
En algunas aplicaciones especiales, como algunos vehículos híbridos o eléctricos, el método de transmisión de la bomba de agua puede ser diferente, y puede utilizarse la transmisión hidráulica u otras tecnologías innovadoras.
Los componentes básicos de la bomba de agua del coche
La bomba de agua del motor del automóvil es un componente clave del sistema de refrigeración del motor. Su estructura suele incluir los siguientes componentes principales:
Polea: Transmite la potencia de la correa de transmisión al eje del cojinete de la bomba de agua, impulsando así el impulsor para que gire.
Carcasa de la bomba: La carcasa de la bomba de agua, normalmente de aleación de aluminio o hierro fundido, se utiliza para alojar los componentes internos de la bomba de agua y conectarla al motor.
Rodete: El impulsor es uno de los componentes más importantes de la bomba de agua. Suele ser de metal y su forma está diseñada para generar presión negativa mediante la rotación, aspirando refrigerante de la camisa de agua del motor y haciéndolo circular por el sistema de refrigeración.
Cojinetes de la bomba de agua: Los cojinetes de la bomba de agua soportan el impulsor y el eje de la bomba de agua para que puedan mantener un funcionamiento suave durante la rotación a alta velocidad.
Junta de la bomba de agua: El sello de la bomba de agua se encuentra en la conexión entre la carcasa de la bomba de agua y el motor para evitar fugas de refrigerante y garantizar el funcionamiento normal de la bomba de agua.
Eje de la bomba de agua: Es el componente que conecta el impulsor y el sistema de accionamiento de la bomba de agua. Suele ser de metal resistente para soportar la fuerza de rotación del impulsor.
Sistema de accionamiento de la bomba de agua: Normalmente accionado por el cigüeñal del motor o la correa, permite que la bomba de agua gire y bombee refrigerante.
Los anteriores son los componentes estructurales básicos de la bomba de agua del motor de un coche. El diseño y la estructura de la bomba de agua pueden variar en función del modelo de coche y del fabricante, pero su principio básico y su función siguen siendo los mismos, que es controlar la temperatura del motor mediante la circulación de refrigerante para garantizar que el motor se mantiene dentro del rango de temperatura de funcionamiento adecuado cuando está en marcha.
La estructura básica de la bomba de agua del coche
diseño estructural
La bomba de agua de refrigeración del automóvil es el corazón del sistema de refrigeración del motor del automóvil. Su función es aumentar la presión de trabajo del refrigerante en el sistema de circulación, mantener la circulación del refrigerante entre los componentes del motor relacionados, y evitar que la temperatura de funcionamiento del motor sea demasiado alta. Dependiendo de los requisitos de apoyo y las condiciones de trabajo, los tipos estructurales de bombas de agua de refrigeración de automóviles incluyen bombas centrífugas, bombas de vórtice, y bombas rotativas de desplazamiento positivo. Debido a las limitaciones en el tamaño del espacio, generalmente se utilizan bombas centrífugas de una sola etapa compuestas por una cámara de entrada de agua, un impulsor y una cámara de salida de agua. Esta estructura tiene las características de tamaño pequeño, peso ligero, gran suministro de agua y estructura sencilla. Es el tipo estructural más utilizado. Una bomba centrífuga de agua circulante para refrigeración típica consta principalmente de un cuerpo de bomba, un impulsor, un cojinete, un sello de agua y una polea.
Hay muchas partes alrededor de la bomba de agua de refrigeración del automóvil, y su diseño estructural debe cumplir con los requisitos generales de diseño del motor, por lo que la trayectoria de flujo de la bomba de agua de entrada y salida, la forma y la sección de la cámara de voluta, la disposición de la entrada y salida de la bomba de agua, la estructura de entrada del impulsor y el tamaño básico se determinan etc. son a menudo difíciles de cumplir con los requisitos normales de diseño hidráulico, lo que afecta directamente a la mejora del rendimiento de funcionamiento, incluyendo la eficiencia. La estructura de la cámara de entrada de agua de la bomba de agua de refrigeración del automóvil se divide en tipo de cilindro recto o en forma de espiral, y la estructura de la cámara de salida de agua es en forma de espiral y se integra con la fundición del motor. Los parámetros geométricos estructurales del impulsor tienen una influencia decisiva en el rendimiento de funcionamiento de la bomba de agua. Las bombas de agua de refrigeración para automóviles suelen adoptar una estructura de impulsor semiabierto sin cubierta frontal.

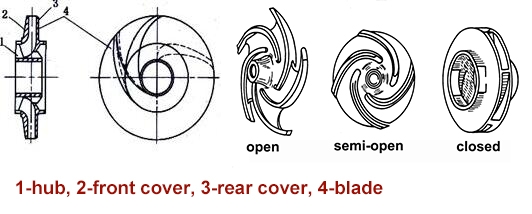

impulsor
Las principales categorías de impulsores de bomba de agua para motor de automóvil son las siguientes:
Según la forma de los álabes, hay tres tipos: impulsor abierto, impulsor cerrado e impulsor semiabierto. Entre ellos, el impulsor cerrado se compone de placas de cubierta delantera y trasera y álabes; el impulsor semiabierto se compone de álabes y placa de cubierta trasera; el impulsor abierto sólo tiene álabes y parte de la placa de cubierta trasera, o no tiene placa de cubierta trasera.
Según la estructura, existen cuatro tipos: tipo canal (canal simple, canal doble), tipo álabe (tipo cerrado, tipo abierto), tipo centrífugo espiral y tipo vórtice. Entre ellos, el impulsor de canal de flujo tiene un canal de flujo curvado desde la entrada hasta la salida. Este tipo de impulsor es adecuado para transportar líquidos que contienen impurezas de partículas grandes o fibras largas, pero su rendimiento anticavitación es más débil que otras formas.
Según el material, incluye el impulsor de hierro fundido, el impulsor de aleación de aluminio, el impulsor de latón, el impulsor de acero inoxidable y el impulsor de plástico.
Los distintos tipos de impulsores son adecuados para diferentes escenarios de trabajo y necesidades, por lo que hay que tener en cuenta varios factores a la hora de seleccionar un impulsor adecuado.
Cámaras de entrada y salida
La cámara de entrada de agua y la cámara de salida de la bomba de agua del motor del automóvil son sus componentes importantes. Sus funciones principales son las siguientes:
Cámara de entrada:
La cámara de entrada es un área de la bomba de agua situada en un lado de la carcasa de la bomba de agua, por lo general cerca de la camisa de refrigerante del motor. La función principal de la cámara de entrada de agua es aspirar refrigerante de la camisa de agua refrigerante y transferirlo al impulsor de la bomba de agua.
- Introducción del refrigerante: El refrigerante entra en la bomba de agua a través de la cámara de entrada de agua para proporcionar una fuente de refrigerante a la bomba de agua.
- Impulsor fijo: La cámara de entrada de agua es el lugar de instalación del impulsor de la bomba de agua. El impulsor se fija en el eje a través de la cámara de entrada de agua y garantiza su funcionamiento estable.
- Absorción de impactos y sellado: La cámara de entrada de agua también desempeña el papel de absorción de impactos y sellado, reduciendo la vibración cuando la bomba de agua está funcionando y evitando fugas de refrigerante.
Cámara de salida:
La cámara de salida es otra zona de la bomba de agua, situada al otro lado de la carcasa de la bomba de agua, normalmente cerca de la tubería de circulación del refrigerante del motor o del radiador. La función principal de la cámara de salida de agua es recibir el refrigerante que gira en el impulsor, descargarlo de la bomba de agua y enviarlo al sistema de circulación de refrigerante del motor, o directamente al radiador para enfriarlo.
- Suministro de refrigerante: La cámara de salida de agua es responsable de entregar el refrigerante de la bomba de agua al sistema de refrigeración del motor para mantener la temperatura normal de funcionamiento del motor.
- Conectar la tubería de agua: La cámara de salida de agua se conecta al radiador del motor y a otros componentes a través de tuberías de agua para garantizar que el refrigerante circule por la ruta correcta.
- Soporte y fijación: La cámara de salida de agua también desempeña la función de soporte y fijación de la bomba de agua, para que ésta pueda instalarse de forma estable en el motor.
Método de entrada de agua
Las bombas de agua para motores de automóviles suelen tener dos métodos de entrada de agua, a saber, entrada de agua por la cara frontal y entrada de agua por la cara lateral.
Entrada de agua por la cara frontal:
En el diseño de la bomba de agua de cara frontal, la entrada de agua de la bomba de agua está situada en la cara frontal de la bomba de agua, es decir, en la parte delantera de la bomba de agua. Cuando la bomba de agua comienza a funcionar, debido a la cooperación de la fuerza centrífuga de las paletas y el ángulo mecánico de las paletas, el agua es aspirada hacia el interior de la bomba de agua y empujada hacia la salida de agua de la bomba de agua a través del movimiento de las paletas, que es la salida de drenaje. Este proceso crea presurización y proporciona agua a presión, que se utiliza para proporcionar la presión necesaria a todo el sistema.
Entrada de agua por la cara lateral:
En un diseño de bomba de agua de alimentación lateral, la entrada de agua de la bomba de agua está situada en el lateral de la bomba. A diferencia de la entrada de agua por la cara frontal, el sentido de rotación del impulsor de la entrada de agua lateral también es contrario a las agujas del reloj, pero el agua es arrojada al conducto de escape por la fuerza centrífuga. Aunque los impulsores de los dos modos giran en la misma dirección, los ángulos de los álabes completos son opuestos. En el diseño de entrada de agua lateral, el bombeo de agua depende completamente del agua impulsada por el impulsor y de la fuerza centrífuga generada por el ángulo del mecanismo del álabe para bombear el agua.
Estos dos métodos de entrada de agua tienen sus propias ventajas y escenarios de aplicación en el diseño de bombas de agua para motores de automóviles. En función de las necesidades reales y el diseño del sistema, la elección del método de entrada de agua adecuado puede satisfacer con mayor eficacia los requisitos de funcionamiento de la bomba de agua.

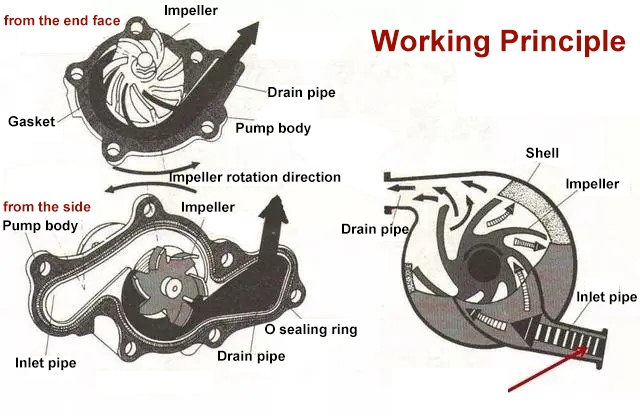

¿Cómo funciona la bomba de agua de un coche?
1. Principio de funcionamiento
Una bomba centrífuga es una bomba que utiliza la fuerza centrífuga generada por la rotación de un impulsor para transportar líquidos. La estructura básica incluye la carcasa de la bomba, el impulsor, el anillo de sellado, los cojinetes y el motor. Cuando el motor acciona el impulsor para que gire, el agua en el impulsor fluye a lo largo de la carcasa de la bomba hacia la salida bajo la acción de la fuerza centrífuga, formando una presión negativa. Como resultado, el fluido es aspirado y descargado.
2. Rotación del impulsor
El impulsor es la pieza central de una bomba centrífuga y suele estar diseñado en forma de arco retorcido para que el agua pueda adquirir suficiente velocidad y energía cinética tras entrar en el impulsor. El impulsor es accionado para girar por un motor, generando fuerza centrífuga.
3. Aspiración y descarga del fluido
Durante la rotación del impulsor, se forma una presión negativa en la bomba, que hace que el fluido sea aspirado hacia el interior de la bomba. A medida que el impulsor gira. El fluido adquiere energía cinética y de presión y finalmente se descarga por la salida de la bomba. El proceso de succión y descarga de fluido es continuo, realizando un suministro continuo de líquido.
La función de la bomba de agua del coche
1. Enfriar el motor:
La función principal de la bomba de agua del motor de un coche es hacer circular el líquido refrigerante (normalmente una mezcla de agua y anticongelante) para reducir la temperatura del motor. La bomba de agua garantiza que el motor funcione dentro de su rango de temperatura de funcionamiento normal extrayendo refrigerante de la camisa de agua que rodea el motor e impulsándolo hacia el radiador.
2. Proteger el motor:
Mantener una temperatura de funcionamiento adecuada es crucial para los motores de los automóviles. La bomba de agua absorbe y disipa el calor generado por el motor haciendo circular el líquido refrigerante, protegiendo eficazmente el motor del sobrecalentamiento y prolongando su vida útil.
3. Optimizar la eficiencia del combustible:
Mantener el motor dentro de un rango de temperatura de funcionamiento adecuado puede mejorar la eficiencia de la combustión del combustible, mejorando así la economía de combustible del vehículo. El funcionamiento normal de la bomba de agua ayuda a optimizar el proceso de combustión del motor y a reducir el consumo de combustible.
4. Estabilice el rendimiento del motor:
Una temperatura del motor demasiado alta o demasiado baja afectará a su rendimiento y estabilidad. La función de la bomba de agua es mantener el motor funcionando dentro de un rango de temperatura adecuado, asegurar un rendimiento estable del motor y mejorar la fiabilidad y seguridad del coche.
5. Reduce las emisiones:
El funcionamiento del motor a una temperatura adecuada puede controlar más eficazmente las emisiones de escape y reducir la contaminación ambiental. El efecto refrigerante de la bomba de agua ayuda a mantener el motor en funcionamiento a una temperatura óptima, reduciendo así las emisiones nocivas.
